居家修繕 | 電風扇 | 手持式充電風扇，無法運轉拆裝維修

夏天到了，家裡冷氣、電扇都成了涼夏必備品；前陣子全台無預警大停電，還一連兩次，嚇得我們又多入手一台14吋充電式DC風扇；老婆姐姐前幾天也送來一台USB充電式手持風扇，結果被小孩搶去當成玩具，幾乎每天都被吹到沒電。

巧合的是，前兩天跟社區鄰居約了帶孩子一起到樓下騎車玩耍，鄰居媽媽也拿出手持風扇，說夏天太熱了，她一次買了好多隻風扇，結果有一隻被小孩摔到地上就故障了，試過換電池也修不好，想請我幫忙看看。

剛好我手邊空閒了一陣子，有東西可以修就當作消遣吧。

這台便攜式風扇，輸出功率約4.5W，使用的是之前替換過的18650充電式鋰電池。

拆開電池蓋，便能找到這顆風扇專用電池，18650，3.7V，2200mAh。

用三用電表檢測一下電池電壓，4.06V，沒問題，電池正常。

繼續拆解，把看得到的螺絲都卸下來；

拆開塑膠外殼後，就可看到內部的主要控制電路板；

實際量測過，電池有電、也有送到板子上，但風扇確實沒反應，按下開關完全不會轉動；既然說是摔壞的，我決定先目視檢查電路板上的所有零件、焊點，查看有無異常；可是看了又看，外觀都很正常，找不到問題；我只好裝上電池、打開開關測試，一邊量測的同時，竟然開始聞到臭味、看到有零件冒煙了！

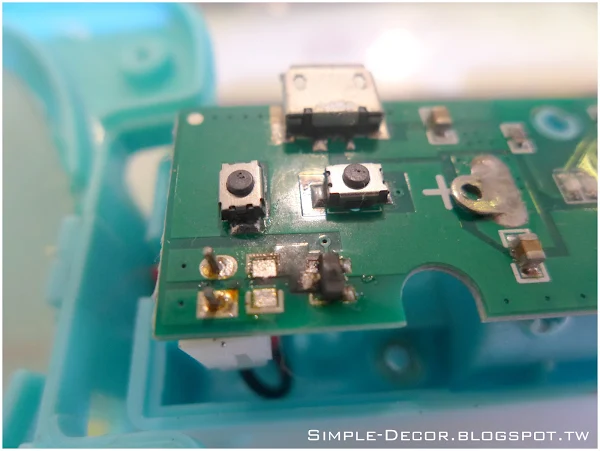

於是我先將前端馬達分離，循著冒煙處找到焦黑的零件，是一顆積層陶瓷電容(MLCC)，量測其兩端阻抗，竟然不到100歐姆；將零件解焊下來後，量測還是阻抗偏低，而電路板這端則恢復正常了，證實電容就是罪魁禍首。

拆掉電容排除輸出側短路後，我再次接回馬達與風扇，按下開關測試，風扇就正常運轉了。

原來沒有這顆零件也能動作，不過少了這個電容，安全嗎？

仔細想想，電路板上有一組DC/DC電源轉換線路，輸入是鋰電池，輸出則是供給DC馬達，這顆電容顯然是放在馬達連結器旁幫助穩壓用，而DC/DC電源轉換IC的附近，一定也有輸出側穩壓的電容，就在電路板中央下方，這塊電路板面積不大，所以距離也不會太遠，即使少了一個穩壓電容，也不會對功能造成甚麼影響。

話說回來，積層電容居然會被摔壞導致短路，真誇張；還好測試的時候自己冒煙承認了，不然還不知道要查多久才會找到病因。

完修後，再把外殼都組回去就行了，小孩也很開心地又跑來當測試員；

拆裝的過程中也意外發現這是款可折疊收納的風扇，輕巧、可充電、三段風速，好像真的蠻方便的，難怪會成為炎夏熱賣的迷你小物。希望我家那把充電扇能被小孩溫柔地對待，這樣要是下次再停電還能派上用場～
